Modüler Vana İstifleme Sistemi MSS
MSS blok yapılandırması, Bucher Hydraulics’in kanıtlanmış valf programını kullanan çeşitli modüllere dayanmaktadır. Örneğin, WK43 4/3 makaralı valf kartuşlu modüller, boyut 5, aktüatörün hareketlerinin esnek ve güvenilir bir şekilde kontrol edilmesini sağlar. Gereksinimlere bağlı olarak, yön, basınç, akış ve çek valfleri modüllere entegre edilebilir.
Farklı fonksiyonel özelliklere sahip çeşitli özel modüller mevcuttur ve modüller müşteriye özel gereksinimleri karşılayacak şekilde özelleştirilebilir.
Modüller, bloğa yüksek derecede uyarlanabilirlik sağlayan vidalı-vidalı prensibi kullanılarak birleştirilir: Her modül yalnızca komşu modüllerine cıvatalandığından, tek tek bloklar asgari çabayla çıkarılabilir, değiştirilebilir veya eklenebilir.

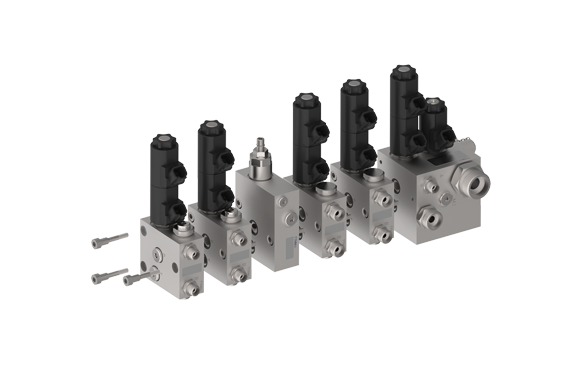

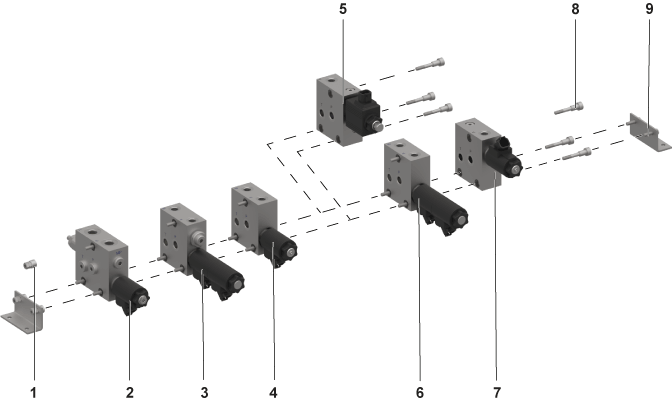

| Öğe | Tanımlama |
|---|---|
| 1 | Ara parçalı kılıf |
| 2 | Basınç tahliye ve baypas fonksiyonlu giriş modülü |
| 3 | Entegre yük tutma valflerine sahip 4/3 yönlü valf modülü |
| 4 | 4/2 yönlü valf modülü |
| 5 | Basınç kontrol vanası modülü |
| 6 | 4/3 yönlü valf modülü |
| 7 | 3/2 yönlü valf modülü |
| 8 | Montaj vidaları (her modül ayrı ayrı vidalanır) |
| 9 | Montaj braketi |
| Genel özellikler | Tanım, değer, birim |
|---|---|
| Bağlanabilecek maksimum modül sayısı | 8 modül |
| Hidrolik özellikler | Tanım, değer, birim |
|---|---|
| Maksimum çalışma basıncı | 210 bar 1) |
| Maksimum akış hızı | 20 lt/dk 1) |
| Hidrolik sıvı | Mineral yağ veya yağlama özelliğine sahip sentetik yağ. DIN 51 524’e göre mineral yağ HL ve HLP; uygulamaya göre diğer hidrolik sıvılar. |
| Minimum hidrolik sıvı sıcaklığı | -25°C |
| Maksimum hidrolik sıvı sıcaklığı | +80°C |
| Hidrolik sıvının minimum sıvı temizlik seviyesi (ISO 4406:1999’a göre saflık sınıfı) |
|
| Viskozite aralığı | 10…500 mm 2 /sn (cSt) |
| Önerilen viskozite aralığı | 15…250 mm 2 /s |
